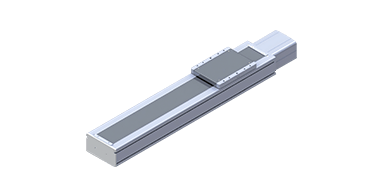

獨特封閉式滑臺設計能夠有效防塵能夠適應多種工作環境。
優質鋁型材外殼,表面抗氧化處理,外觀大方,抗氧化,防水防塵。
優質鋁合金滑臺最大水平負載可達40KG
滾珠絲桿驅動 | ||||||||||||
型號規格 | MS-MS130 | MS-MS170 | MS-MS200 | |||||||||
電機功率 | 400W | 400w/750w | 750w | |||||||||
電機轉速 | *3000 | *3000 | *3000 | |||||||||
滾珠絲桿導程-螺距 | 5 | 10 | 20 | 32 | 5 | 10 | 20 | 40 | 5 | 10 | 25 | 40 |
最高速度 | 250 | 500 | 1000 | 1600 | 250 | 500 | 1000 | 2000 | 250 | 500 | 1250 | 2000 |
水平負載 | 110 | 88 | 40 | 30 | 120 | 110/120 | 75/83 | 22/43 | 150 | 150 | 105 | 43 |
垂直負載 | 35 | 30 | 10 | 8 | 40/55 | 30/50 | 14/25 | 7/12 | 80 | 60 | 22 | 13 |
額定推力 | 1388 | 694 | 347 | 218 | 1388/2553 | 694/1281 | 347/640 | 174/320 | 2553 | 1281 | 600 | 320 |
行程范圍 | 50-1100MM/50行程遞增 | 50-1400MM/50行程遞增 | 50-2000MM/50行程遞增 | |||||||||
絲桿外經 | 16(20) | 16 | 20(25) | 20 | 25 | 20 | ||||||
重復位置精度 | C7(C) ±0.01 | |||||||||||
C5(P) ±0.006 | ||||||||||||
導軌規格 | W15XH12-2支 | W20XH15-2支 | W23XH18-2支 | |||||||||
聯軸器 | 10x14(11)* | 10x14(配400w)12x19(配750w) | 16x19 | 12x19 | ||||||||
感應器 | EE-SX674(NPN) |
