WH系列皮帶直線模組單元

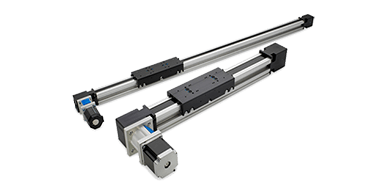

Thomson WH系列皮帶直線模組單元,輪式導向線性單元設計用于高速物料搬運和包裝應用,其中吞吐量至關重要。 滾輪式導輪軸承和皮帶傳動允許極高的速度和加速度。

產品詳情

WH直線模組單元>> 特性

  • 可調節皮帶張緊

  • 可在所有方向安裝

  • 結構緊湊

  • 四個高安裝支架

  • 多方向安裝

  • 集中潤滑系統


s-l1600 (3) (2)



規格/軸尺寸 WH50 WH80 WH120
外形尺寸(寬x高):mm (in)50 x 5080 x 80120 x 120
 皮帶類型16 ATL 532 ATL 1050 ATL 10
最大行程長度:mm(in)3000 (78.7)11000 (78.7)11000 (78.7)
最大線速度:m/s (in/s)6.5 (118)10.0 (118)10.0 (118)
最大加速度:m/s2 (in/s2)40 (1575)40 (1575)40 (1575)
重復精度:± mm (in)0.05 (0.002)0.05 (0.002)0.05 (0.002)
最大輸入速度:rpm(rev/s)3250 (30)3000 (30)2308 (30)
工作溫度范圍:°C(°F)0 to 80 (32 to 176)0 to 80 (32 to 176)0 to 80 (32 to 176)
最大動態負載(Fx):N (lbf)
整個單元
670 (71)2700 (71)5000 (71)
最大動態負載(Fy):N (lbf)
整個單元
415 (101)882 (101)4980 (101)
最大動態負載(Fz):N (lbf)
整個單元
730 (135)2100 (135)9300 (135)
最大動態負載轉矩(Mx):Nm (lbf-in)
整個單元
16 (89)75 (89)500 (89)
最大動態負載轉矩(My):Nm (lbf-in)
整個單元
87 (266)230 (266)930 (266)
最大動態負載轉矩(Mz):Nm (lbf-in)
整個單元
50 (266)100 (266)500 (266)
最大驅動軸力(Frd):N(lbf)150 (23)500 (23)700 (23)
最大驅動軸扭矩(Mta): Nm (lbf-in)17 (53)100(53)200 (53)
滑輪直徑:mm(in)38.2 (1.25)63.66 (1.25)82.76 (1.25)
每轉行程:mm(in)120 (3.94)200 (3.94)260 (3.94)
重量:kg (lb)
零行程時
每100 mm行程
每個滑架

3.50 (2.62)
0.44 (0.33)
0.90 (0.62)

8.63 (2.62)
0.93 (0.33)
2.75 (0.62)

17.0 (2.62)
1.64 (0.33)
5.50 (0.62)
